?？礛V-SC3050M-16M-WBN智能相機OCR字符識別

智能相機OCR字符識別

使用智能相機對產品生產過程中使用的刀具和模具號進行識別，以便上位機把相關序號和中框的產品序列號進行一對一綁定。

方案背景

一、需求描述

（1）需要在左右兩個工位進行四個點位的拍照

（2）對相機拍照的字符進行識別，把識別到的字符信息反饋給上位機系統

（3）要求CT在1秒內完成拍照識別

二、技術要求

（1）字符識別難點在0和8，1和7，1和I的上面容易出現誤識別

（2）生產效率要求高，要求四個點位拍照和識別的總耗時加起來不能超過1秒

（3）物料分為兩種材質，鋼件成像效果較好，字符識別率較高，鋁件的成像效果偏差，導致部分字符容易出現誤識別

（4）搭建4個方案進行通訊切換方案，要求耗時短

（5）識別率要求達到99%以上

方案優勢

1、智能相機識別率高達99%

2、4個點位的相機拍照和識別耗時合計在600毫秒左右，耗時短

3、本視覺方案解決了客戶對于OCR識別需求，節約了客戶的CT時間，提升了客戶產品的競爭力

4、為客戶提升了生產的效率，優化了生產流程的質量問題的溯源

方案架構

該方案采用SC3000系列智能相機，實現OCR字符識別。

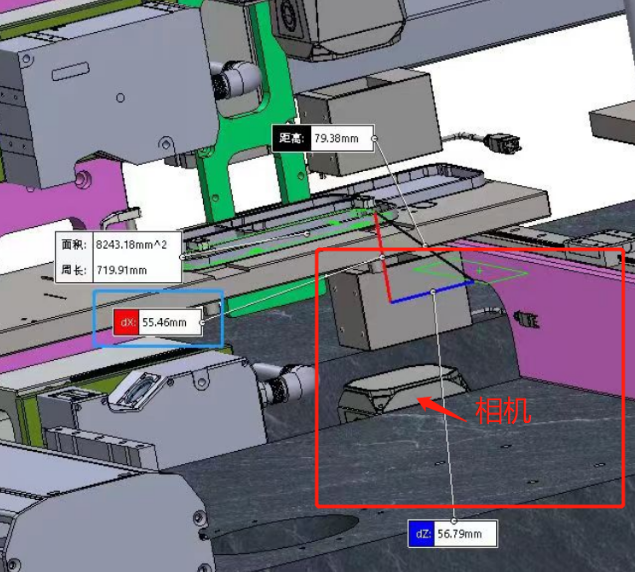

相機安裝方式為下朝上安裝，相機和物料中間使用同軸白光進行補光。

推薦型號：

SC3000視覺傳感器，16mm鏡頭，500萬像素，黑白，電動調焦
